液压支架立柱千斤顶

您当前的位置:首页 >> 产品中心 >> 液压支架立柱千斤顶 >> 千斤顶 >> 详细 千斤顶

伸缩梁千斤顶

来源:液压支架立柱千斤顶  发布时间:2014-09-30  浏览次数:9156次

伸缩梁千斤顶

序号 图号 产品名称 规格型号 单位 单价(元) 备注 订购
1 伸缩梁千斤顶 φ63
2 伸缩梁千斤顶 φ80
3 伸缩梁千斤顶 φ100
4 伸缩梁千斤顶 φ125
5 伸缩梁千斤顶 φ140

一、伸缩梁千斤顶主要技术参数:

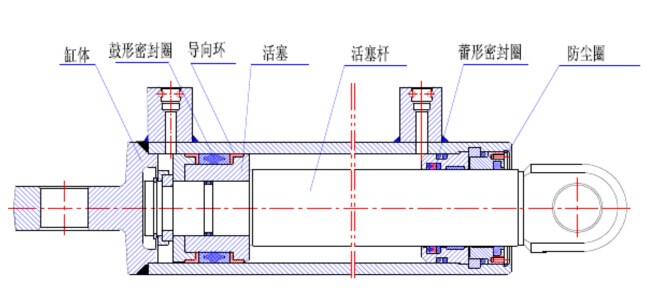

二、伸缩梁千斤顶组成部分及结构:

    伸缩梁千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。

活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导向环,和固定连接件,活塞杆表面镀铬,以增加抗腐蚀,抗磨擦,抗砸碰的能力,

缸体部件由缸底和缸筒焊接而成。

导向套组件:导向套与缸口连接方式有内螺纹,卡环和压盖等连接。

密封件有山形圈,鼓型圈,蕾型圈,JF防尘圈,O型密封圈等组成。



三、伸缩梁千斤顶的功能以及作用:

     用于控制伸缩梁及时支护新暴露的顶板。

四、伸缩梁千斤顶的使用位置:

    在支架的顶梁体内或前梁体内

五、伸缩梁千斤顶的工作原理

    千斤顶在使用时操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的下腔(也就是活塞腔),使活塞杆伸出。千斤顶回缩时,操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的上腔(也就是活塞杆腔),使活塞杆在工作液体的作用下回缩。

六、伸缩梁千斤顶不当使用或者操作会造成哪些影响:

    1)、千斤顶的规格必须与支架要求相符合,性能参数必须达到出厂试验要求方可配架使用,到矿备用的千斤顶,必须经过检查复试合格,才能配架使用。

    2)使用前认真检查各零部件有无磕碰等影响使用的缺陷,再进行安装使用,维修中绝对禁止用锤等金属物体猛敲砸千斤顶,尤其要防止敲砸活塞杆的镀层。

    3)千斤顶不允许在井下调整和解体修理,若有故障时只能用合格的同等类组件进行更换

    4)应根据不同水质选用适当牌号乳化油,按5:95的油水比例进行配制乳化液,在使用过程中应经常检查其性能。

七、伸缩梁千斤顶在运输、安装或者使用时注意事项:

    千斤顶应用托架或装箱发运,产品应捆扎牢固,避免脱落,挤压,损坏等。

    2)运输时,在冬季产品应根据适用地区和运输路程的最低气温注入防冻液,其他季节应将千斤顶里的乳化液排空,但须保证排液后千斤顶的运输,储存过程中,内部不得产生锈蚀现象。

    3)千斤顶存放三个月以上者,要检查千斤顶里的乳化液是否变质,如变质应更换,当采用排空法时应检查锈蚀情况。

    4千斤顶在使用过程中应注意并保证接头座不受损坏,运输包装物必须结实可靠。千斤顶在运输过程中应轻装轻卸,特别注意接头座以免损坏接口,影响千斤顶的使用。

八、伸缩梁千斤顶常见故障、原因与排除方法:

部位

故障现象

可能的原因

排除的方法



不动作

1.截止阀未开,或过滤器堵死;

2.千斤顶活塞变形油憋卡不能伸缩;

3.与千斤顶连接件蹩卡。

1.排除堵塞部位,打开截止阀清洗过滤器;

2.更换上井检修;

3.检查蹩卡的原因。

动作慢

1.泵压低;

2.管路堵塞;

3.几个动作同时操作,造成流量不足(短时)。

1.检修泵,调压;

2.排除堵塞部位;

3.协调操作,尽量避免过多同时操作。

个别连动现象

1.操纵阀串液;

2.回液阻力大。

1.仔细听一下操纵阀内部是否有串液的声响,更换操纵阀检修;

2.发生于空载情况,不影响支撑。

千斤顶漏液

1.外漏主要是密封件坏;

2.缸底,接头焊缝裂纹。

1.除接头O形圈井下更换外,其他均更换上井检补焊;

2.更换上井检修、补焊。
