控制器前面板及其按键定义如下所示：
表 1：基本架过渡架按键功能定义表
|
符号 |
基本架过渡架对应功能 |
符号 |
基本架过渡架对应功能 |
符号 |
基本架过渡架对应功能 |
|
A |
降前柱 |
K |
伸伸缩梁 |
1 |
进入左邻架控制界面 |
|
B |
伸抬底 |
L |
收伸缩梁 |
2 |
进入右邻架控制界面 |
|
C |
收顶侧掩侧联动 |
M |
下移菜单 |
3 |
自动降移升 |
|
D |
伸顶侧掩侧联动 |
N |
推溜 |
4 |
进入左成组控制界面 |
|
E |
伸二级护帮板 |
O |
单架：收抬底 成组：成组拉溜 |
5 |
进入右成组控制界面 |
|
F |
收二级护帮板 |
P |
返回上一级 |
6 |
降后柱 |
|
G |
移架 |
Q |
翻页 |
7 |
伸一级护帮板 |
|
H |
升前柱 |
R |
进入下一级，启动远控 |
8 |
收一级护帮板 |
|
J |
上移菜单 |
0 |
自动补压 |
9 |
升后柱 |
注：当四柱联动参数为 T，支架类型为 1 时，按键 A 控制前后立柱同时降，按键 H 控制前后立柱同时升；

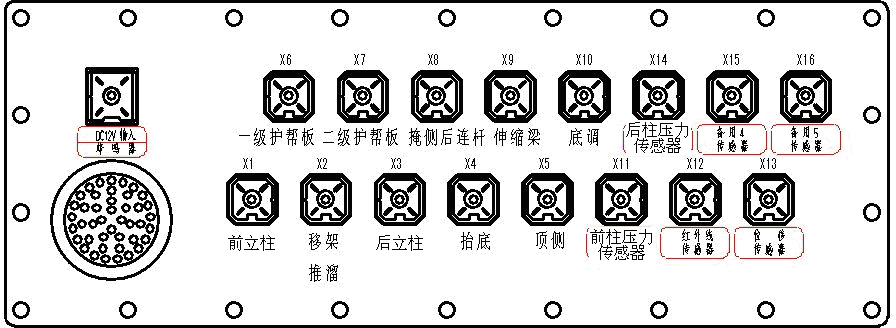

控制器输出口对应功能见下图所示：
图 1：控制器输出口定义
